5-osová brúska: Ako to funguje, kľúčové výhody a tipy na inteligentné nákupy

Keď vám zákazník podá dávku turbínových lopatiek alebo rezných nástrojov s viacerými lalokmi, konvenčnou cestou je zdrsniť a dokončiť každú plochu na samostatných strojoch, potom dúfam, že sústrednosť stále platí. 5-osová brúska mení túto aritmetiku. Dokáže umiestniť obrobok a koleso pozdĺž piatich interpolovaných osí, takže jediné nastavenie pokrýva oveľa širší rozsah geometrie. Je to však ten správny ďalší nákup pre každý obchod? Úprimná odpoveď je: oplatí sa to len vtedy, keď si práca skutočne vyžaduje súčasný viacosový pohyb.

Čo vlastne robí 5-osová brúska

5-osová brúska nie je len externá valcová brúska s dvoma tlačidlami navyše. Osi X, Y a Z posúvajú stôl, hlavu kolesa alebo obrobok v troch lineárnych smeroch. Osi A a B otáčajú a nakláňajú obrobok alebo vreteno nástroja. Spolu vám poskytujú päť stupňov voľnosti, takže brúsny kotúč sa môže priblížiť k zložitému profilu takmer z akéhokoľvek uhla bez straty kontaktu s povrchom.

V praxi to znamená, že pri jednom upnutí môžete vybrúsiť komplexne vytvarovaný povrch. Na trojosovom stroji by ste museli dielec indexovať, znova nastaviť a akceptovať chyby hádzania a zarovnania. Päťosová interpolácia umožňuje kolesu zostať v zábere s teoretickou dráhou povrchu, zatiaľ čo sa diel pod ním otáča a nakláňa.

Ako 5-osový pohyb prináša presnosť

Presnosť na 5-osovej brúske nie je len záležitosťou viacerých motorov. Riadiaci systém musí nepretržite synchronizovať päť osí. Moderné CNC ovládacie prvky používajú oddelené karteziánske súradnice a inverznú kinematiku na premenu dráhy nástroja na simultánne osové príkazy. Ak jedna os zaostáva čo i len o 0,002 mm, hotový profil môže vykazovať tieň alebo chvenie.

Rovnako dôležitá je mechanická tuhosť. 5-osová brúska potrebuje pevnú základňu, vysokú presnosť vedenia na guľôčkových skrutkách a tepelnú kompenzáciu na vretene. Bez nich dodatočné osi iba rozšíria rozpočet chýb. Najlepšie päťosové konštrukcie používajú predpäté lineárne koľajnice a otočné stoly s priamym pohonom na minimalizáciu vôle.

Kľúčové výhody 5-osového brúsenia v praxi

Päťosové brúsenie vám poskytuje menej nastavení, kratší čas cyklu, lepšiu povrchovú úpravu a možnosť vytvárať podrezanú a skrútenú geometriu, ktorú jednoduché ponorné brúsenie nedosiahne. Zlepšuje tiež konzistenciu medzi dielmi, pretože rovnaké upínanie sa používa pre všetky opracované povrchy.

Keď 5-osový stroj nie je najvhodnejší

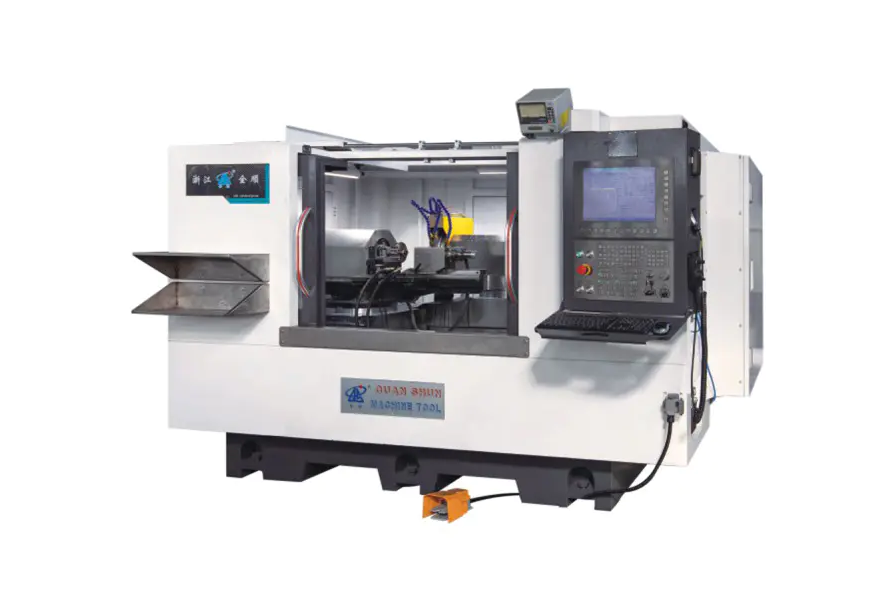

Ak sú vaše diely väčšinou valcové hriadele, objímky alebo kľukové hriadele s dobre definovanou stredovou líniou, viacosový stroj môže byť prehnaný. CNC valcová brúska alebo zložená brúska môže poskytnúť submikrónovú guľatosť a konzistentnú veľkosť s oveľa nižšími nákladmi a jednoduchšou údržbou. Napríklad Zhejiang Quanshun Machine Tool stavia a vysoko presná CNC profilová valcová brúska ktorý zvláda zložité externé profily s oveľa konvenčnejším nastavením. Na rozdiel od päťosovej geometrie sú tieto stroje postavené okolo rotačnej osi dielu, takže si zachovávajú tuhosť, ktorú väčšina obchodov od valcovej brúsky očakáva.

Ak spracovávate dlhé hriadele alebo veľké priemery, konštrukcia s dvojitým kolesom alebo so širokým kolesom často zvládne túto prácu s vyššou priepustnosťou ako päťosové centrum. Zákaznícke riešenia brúsenia sú dostupné aj pre neštandardné obrobky bez toho, aby ste museli kupovať viac osí, ako môžete použiť.

Čo treba posúdiť pred kúpou 5-osovej brúsky

Začnite s portfóliom dielov. Ak možno 80 % práce udržať v jednoduchom dvojčeľusťovom skľučovadle, 5-osová investícia môže zostať nečinná. Ďalej definujte tolerančné pásmo. Päťosové obrábanie svieti na tolerancie profilu ±0,005 mm , ale ak potrebujete iba ±0,01 mm na vonkajšom priemere, lacnejší stroj to ľahko zvládne.

Ďalším skrytým nákladom je programovanie. 5-osová brúska vo všeobecnosti vyžaduje CAM post-procesor, ktorý vydáva interpolované päťosové pohyby, plus vyškoleného programátora. Započítajte do toho čas, nielen cenu nálepky.

Nakoniec sa pozrite na servisnú hĺbku výrobcu stroja. 40-tonový stroj s piatimi osami nie je niečo, čo by ste si mohli odviezť do miestnej opravovne. Opýtajte sa na časy odozvy, dostupnosť náhradných osových jednotiek a či výrobca ponúka uvedenie do prevádzky na mieste.

Výber správnej technológie brúsenia pre váš obchod

Univerzálny verdikt neexistuje. Správna voľba závisí od vášho produktového mixu, vašich cieľov kvality a schopnosti vášho tímu programovať viacosové dráhy nástroja. Mnoho výrobcov hľadá strednú cestu: ponechať si spoľahlivú CNC valcovú brúsku pre väčšinu každodennej práce a pridať flexibilné zložené brúsne centrum, keď sa objavia zložité diely. Tento prístup udržuje nízke náklady na diel pri zachovaní schopnosti zvládnuť exotickú geometriu.

Praktický rámec rozhodovania nájdete v našom sprievodcovi ako si vybrať brúsku $ $ .
