Vysoká presnosť CNC profilového valcového brúsenia

Osa X poháňaná lineárnym motorom — Osa X (posuv / osa kolieska) je priamo poháňaná lineárnym motorom s tlačnou silou 2200 N, čím sa odstraňuje zotrvačnosť guľôčkového skrutku a umožňuje rýchlejší a presnejší pohyb podľa profilu.

Priamo poháňaná hlava stroja — Motor hlavy stroja využíva technológiu priameho pohonu (1500 Nm), pričom voliteľná konfigurácia motora DD umožňuje plne automatickú rotáciu hlavice pre synchronizované brúsenie profilov a vačiek.

Submikronové polohovacie rozlíšenie — Minimálne posuvné a analytické rozlíšenie osí X/Z dosahuje 0,001 mm, pričom rozlíšenie rotácie hlavice je až 0,001°, čo podporuje komplexné geometrie profilov s vysokou presnosťou.

Vysokorýchlostné elektrické vreteno — Štandardná konfigurácia elektrického vretena pracuje pri 4000 ot./min s rýchlosťou kola 80 m/s, čím zabezpečuje efektívne odstraňovanie materiálu pri zachovaní jemnej povrchovej úpravy malých dielov.

Kompaktný rozsah presnosti — Určená na vonkajšie brúsenie priemerov od Φ5 mm do Φ200 mm so stredovou vzdialenosťou 250 mm, ideálna pre malé precízne hriadele a profilové komponenty namiesto veľkoobjemovej práce s ťažkými hriadeľmi.

Nastaviteľná rotácia pracovnej hlavy — Pracovná hlava rotuje až o 15° (štandardný manuálny typ), čo umožňuje flexibilné nastavenie pre uhlové a profilové brúsenie nad rámec priamych valcových prác.

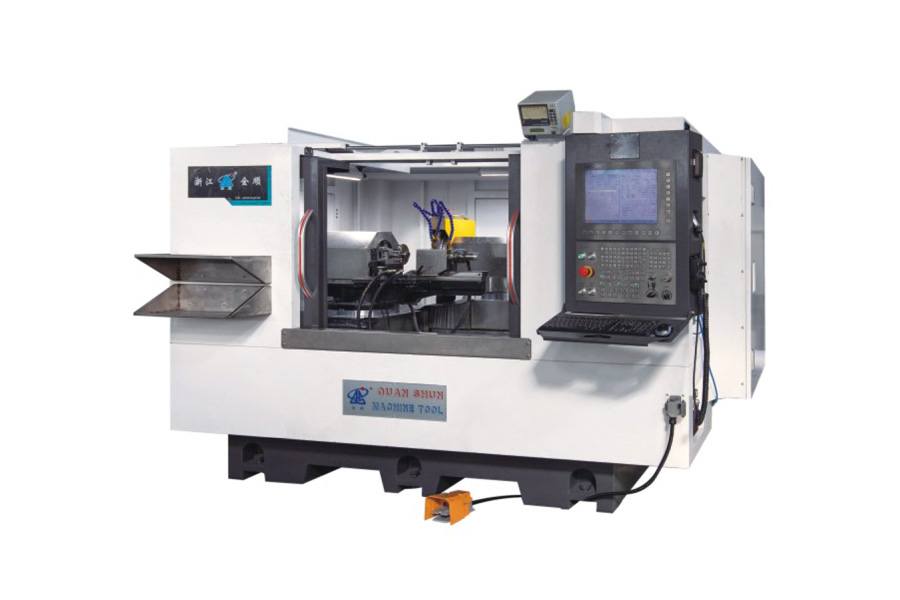

Spoločnosť Zhejiang Quanshun Machine Tool Co., Ltd. navrhuje model MGK8320*300 pre aplikácie, kde štandardné valcové brúsky nedosahujú potrebnú presnosť kontúry. Kombináciou lineárnych motorov na osiach posuvu, priamo poháňanej hlavy stroja a vysokorýchlostného elektrického vretena ponúka stroj submikronové polohovanie a jemnú povrchovú úpravu malých geometricky komplexných dielov. Podporujeme možnosti konfigurácie vrátane automatickej rotácie hlavice motora DD, špecifikácie kola a rozsahu rýchlosti vretena, aby sme vyhoveli konkrétnym aplikáciám brúsenia profilov, spolu s technickým poradenstvom, inštalačným sprievodom a popredajnou podporou.

Čo robí tento stroj „profilovou“ brúskou namiesto štandardnej valcovej brúsky?

Stroj kombinuje lineárnu motorovú os X, priamo poháňanú hlavu stroja a rozlíšenie rotácie hlavice 0,001°, čo mu umožňuje nasledovať komplexné nekruhové kontúry, ako sú vačky a viaceradiánové profily — nie iba priame valcové povrchy.

Aké veľkosti dielov dokáže tento stroj brúsiť?

Rozsah vonkajšieho brúsenia je Φ5 mm až Φ200 mm, so stredovou vzdialenosťou 250 mm, čo ho predurčuje pre malé až stredné precízne komponenty namiesto veľkých ťažkých hriadeľov.

Čo je to lineárna motorová os a prečo je dôležitá?

Lineárny motor poháňa os priamo bez guľôčkového skrutku alebo prevodovky, čím sa eliminuje mechanická zotrvačnosť. Toto dáva osi X (tlačná sila 2200 N) rýchlejšiu odozvu a konzistentnejšiu presnosť polohovania pri jemnom profilovom brúsení.

Môže hlava stroja rotovať automaticky pre brúsenie vačiek alebo profilov?

Štandardná konfigurácia používa manuálnu rotujúcu pracovnú hlavu s možnosťou nastavenia až o 15°. Špeciálna konfigurácia môže obsahovať motor DD (priamy pohon) pre plne automatickú, synchronizovanú rotáciu hlavice.

Akú rýchlosť vretena a kola tento stroj používa?

Štandardná konfigurácia elektrického vretena pracuje pri 4000 ot./min, s rýchlosťou kola až 80 m/s, pričom používa kolo Φ400x40x203.

Dajú sa špecifikácie prispôsobiť?

Áno. Spoločnosť Zhejiang Quanshun Machine Tool ponúka možnosť prispôsobenia konfigurácie vretena, typu rotácie hlavice (manuálne alebo automatické DD), špecifikácie kola a výkonu motora podľa konkrétnych požiadaviek na brúsenie profilov.
