Výrobca valcových brúskových strojov

Zhejiang Quanshun Strojový nástroj Co., Ltd.

O nás

Zhejiang Quanshun Strojový nástroj Co., Ltd. je profesionálny výrobca presných brúsok. Nachádza sa v Zhuji, provincia Zhejiang, hlavnej oblasti hospodárskeho rozvoja v delte rieky Yangtze. Je vzdialený 65 km od Hangzhou, 180 km od Šanghaja, 60 km od medzinárodného letiska Hangzhou a 60 km od rýchlostných ciest, ako sú Hangjinqu, Zhuyong a Shaozhu, s pohodlnou dopravou a jedinečnou geografickou polohou.

Spoločnosť sa rozkladá na ploche 35000 metrov štvorcových a stavebnej ploche 32000 metrov štvorcových.Zhejiang Quanshun Strojový nástroj Co., Ltd. je profesionál Veľkoobchod valcovitá výrobca brúsky, Valcové brúsne stroje Company. Má základňu výrobného stroja a hydraulickú základňu výroby dielov. Hlavné výrobky sú rôzne špecifikácie bežných (CNC) valcových brúsnych strojov, valcových strojov CNC koncových tvárí, stroje na valcovanie valcoch, automatické zaťaženie a vykladanie CNC (CNC) Cylinding Mlyning Machines, Kompozitné mlecie zariadenia a vyvíjajúce sa individuálne grindačné stroje a vyvíjajúce sa individuálne grindingové grindingové a vyvíjajúce sa druhy neozriteľných druhov a vyvíjajúcich sa individuálnych grún a vyvíjajúcich sa individuálnych grintárov a vyvíjajú Stroje podľa potrieb používateľov a poskytujú relevantné technológie, softvér, školiace služby a automatizačné riešenia. Naša spoločnosť má kompletné kapacity výskumu a vývoja produktov, prešla IS09001-2015 Kvalitný systém a osvedčenia o bezpečnosti CE a bola pomenovaná „Národný high-technickej podniku“. V roku 2021 bol hodnotený ako špecializovaný a nový malý a stredný podnik v provincii Zhejiang. Máme tiež kvalifikáciu na samostatné vývozy. Naša spoločnosť dodržiava koncept „Kvalita prvá, najprv reputácia, prvá služba“, takže naše výrobky majú na trhu dobrú povesť. V súčasnosti boli naše výrobky vyvážané do viac ako 20 krajín, ako sú Spojené štáty, Nemecko, Japonsko a juhovýchodná Ázia.

Ctiť

  • Osvedčenie
    Osvedčenie
  • Osvedčenie
    Osvedčenie
  • Osvedčenie
    Osvedčenie
  • Osvedčenie
    Osvedčenie
  • Osvedčenie
    Osvedčenie
  • Osvedčenie
    Osvedčenie

Novinky

  • CNC zlúčenina mletie
    FHM50-2
    FHM50-2
  • CNC zlúčenina mletie
    FHM32-1
    FHM32-1
  • Postupujte podľa typu CNC kľukového hriadeľa brúsky
    MK8250T
    MK8250T

Výrobky

Ponúkame komplexnú zostavu Valcové brúsky zahŕňajúce konvenčné, CNC a plne automatické konfigurácie - pokrývajúce všetko od prototypovania jedného kusu až po veľkoobjemové výrobné linky. Či už je váš obrobok kľukový hriadeľ, stupňovitý hriadeľ alebo kompozitná súčiastka čelnej strany a valca, v našom katalógu nájdete stroj na tento účel, ktorý sa k tomu hodí.

Aké typy riešení priemyselného brúsenia ponúkame?

Naše produktové portfólio je usporiadané do šiestich základných skupín strojov, z ktorých každá je skonštruovaná pre odlišnú triedu brúsnych úloh. Nižšie uvedená tabuľka mapuje každú rodinu podľa jej primárnych schopností a typického použitia.

Rodina strojov Úroveň ovládania Typická aplikácia
Konvenčná valcová brúska Manuálne / Hydraulické Nástrojárske práce, malosériové OD brúsenie
Konvenčná univerzálna valcová brúska Manuálne / Hydraulické Vnútorný kužeľový otvor OD v jednom nastavení
Bežná čelná a valcová brúska Manuálne / Hydraulické Ramená hriadeľa, príruby, kombinované čelo/VN
CNC valcová brúska (séria MK/MAK) Kompletné CNC Presné hriadele, hydraulické cievky, valčeky
CNC univerzálna / čelná a valcová brúska Kompletné CNC Komplexné diely s viacerými priemermi, čelné plochy
Bezhrotá brúska CNC / Poloautomat Kolíky, tyče, rúrky - nie je potrebný žiadny stredový otvor
CNC brúska kľukového hriadeľa Kompletné CNC (Follow-type) Kľukové hriadele motora, excentrické čapy
Zmesová brúska CNC viacosové OD ID tvár v jednom upnutí
Automatickyké nakladanie a vykladanie CNC brúska Kompletné CNC Automation Svetelné bunky na hromadnú výrobu

Náš výrobný areál s rozlohou 35 000 m2 – vrátane vyhradenej výrobnej základne obrábacích strojov a výrobnej základne hydraulických dielov – nám umožňuje budovať, testovať a certifikovať každú kategóriu strojov vo vlastnej réžii. Všetky produkty majú certifikáty bezpečnosti ISO 9001-2015 a CE.

Konvenčné, CNC alebo automatické: Ktorá úroveň brúsenia vyhovuje vašej továrni?

Úroveň ovládania je tým najväčším rozhodnutím pri výbere brúsky. Každá vrstva poskytuje inú rovnováhu medzi flexibilitou, priepustnosťou a požiadavkami na zručnosti operátora.

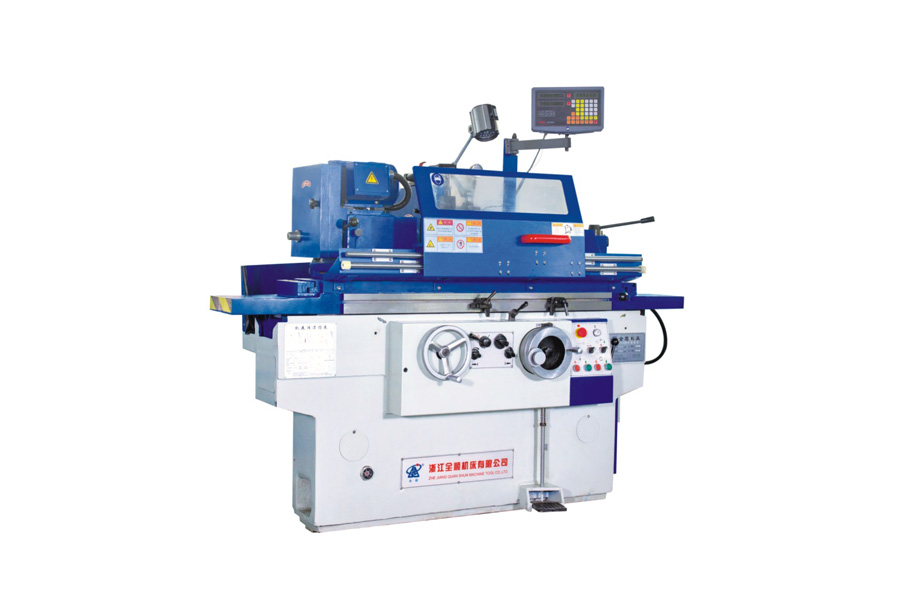

Konvenčné

Najlepšie pre kvalifikované nástrojárne a práce s malým objemom

Konvenčné stroje s hydraulickým servomotorom poskytujú skúseným operátorom priamu hmatovú spätnú väzbu a jednoduché mechanické nastavenie. Vynikajú pri jednorazových opravách, prototype beží pod 50 kusov a v situáciách, keď sa geometria dielov často mení. Investičné náklady sú nižšie a údržba sa spolieha skôr na štandardné hydraulické zručnosti než na odborné znalosti CNC programovania.

  • Konvenčné Cylindrical Grinding Machine
  • Konvenčné Universal Cylindrical Grinding Machine
  • Konvenčné Face And Cylindrical Grinding Machine
CNC

Najlepšie pre opakovateľnú presnosť pri strednej až vysokej hlasitosti

CNC stroje ukladajú brúsne programy, vykonávajú submikrónové cykly podávania automaticky a vytvárajú konzistenciu medzi dielmi, s ktorou sa ručné brúsenie nemôže vyrovnať. Naše valcové brúsky CNC série MK/MAK dosahujú vo výrobných podmienkach tolerancie kruhovitosti IT5 alebo lepšie (interné testovacie údaje, 2023). Varianty vysokorýchlostného vretena posúvajú povrchovú úpravu na Ra 0,2 um alebo jemnejšiu bez kroku superfinišovania.

  • CNC valcová brúska -- Séria MK/MAK
  • Vysoko presná CNC valcová brúska
  • Vysokorýchlostná CNC valcová brúska
  • CNC valcová brúska s mobilným držiakom brúsneho kotúča
  • CNC valcová brúska s dvojitou hlavou
  • CNC univerzálna valcová brúska
  • CNC čelná a valcová brúska
  • Vysoko presná CNC čelná a valcová brúska
  • Dvojitá valcová brúska CNC čelnej plochy
Automatic

Najlepšie pre veľkoobjemové články a produkciu svetla

Automatické nakladacie a vykladacie CNC brúsky integrujú portálové roboty alebo vibračné miskové podávače priamo s ovládaním stroja. Jeden operátor môže súčasne dohliadať na viacero buniek. Čas cyklu na diel sa skráti, pretože čas vkladania/vykladania človekom – zvyčajne 15 – 25 sekúnd v manuálnej prevádzke (zdroj: správa o porovnávaní produktivity IMTS, 2022) – je úplne eliminovaný.

  • Automatická CNC valcová brúska
  • Automatická CNC čelná a valcová brúska

Ako nájsť správnu brúsku na základe geometrie obrobku?

Geometria obrobku určuje, ktoré osi stroja a konfigurácie kolies sú fyzicky potrebné. Pred porovnávaním špecifikácií použite nižšie uvedenú príručku ako štartovací filter.

01

Len obyčajný valcový vonkajší priemer

Priame hriadele, čapy a valčeky s jedným vonkajším priemerom sú základným prípadom. Každý stroj v našich konvenčných alebo CNC valcových linkách to zvládne. Pre dlhé štíhle hriadele si vyberte modely s pevnou opierkou a následným brúsnym cyklom.

02

Viacstupňové alebo kužeľové hriadele

Diely s ramennými prechodmi alebo zloženými kužeľmi potrebujú otočný stôl a programovateľný posuv. Naša CNC univerzálna valcová brúska a varianty mobilných držiakov kolies zjednodušujú zmeny uhlov medzi priemermi - program ukladá každú polohu.

03

OD koncová plocha na jedno upnutie

Prírubové diely, ložiskové čapy s prítlačnými plochami a hriadele prevodovky s brúsenými ramenami vyžadujú súčasné vonkajšie a čelné brúsenie. Naša séria CNC čelných a valcových brúsok – vrátane variantov High Precision a Double Wheelhead – je špeciálne nakonfigurovaná pre túto geometriu. Simultánny kontakt kolesa eliminuje chybu kolmosti, ktorá sa hromadí pri opätovnom upnutí.

04

Kľukový hriadeľ a excentrické čapy

Čapy čapu kľukového hriadeľa sú odsadené od osi otáčania, čo si vyžaduje cyklus brúsenia následného typu, ktorý udržuje koleso vycentrované na čape, keď sa kľuka otáča. Naša CNC brúska kľukového hriadeľa a CNC brúska kľukového hriadeľa typu Follow sú špeciálne navrhnuté pre tento profil pohybu. Používajú sa pri výrobe automobilových, lodných a priemyselných kompresorov.

05

OD ID tvár v jedinom nastavení

Ložiskové krúžky, telesá čerpadiel a podobné diely vyžadujú OD, ID a čelné brúsenie bez opätovného upnutia. Naša zložená brúska to rieši pomocou viacerých vretenových hláv a synchronizovaných CNC osí, ktoré skrátia celkový čas cyklu oproti smerovaniu na troch strojoch až o 40 % (interné údaje z časovej štúdie, 2023).

06

Časti bez stredového otvoru (bez stredového otvoru)

Tyče, rúrky a kolíky s malým priemerom, ktoré nemožno upevniť medzi stredy, sú doménou bezhrotovej brúsky. Obrobok jazdí na čepeli medzi dvoma kolesami, vďaka čomu je ideálny pre veľkoobjemovú výrobu valcov, ihlových kolíkov a presných tyčí.

Ktorá brúska zodpovedá vášmu výrobnému rozsahu a objemu?

Rozsah výroby ovplyvňuje nielen výber stroja, ale aj úroveň automatizácie, rozloženie podlahovej plochy a celkové náklady na vlastníctvo. Nižšie uvedená matica zarovnáva úrovne objemu s odporúčanými konfiguráciami.

Ročný objem (časti) Odporúčaná konfigurácia Kľúčový prínos
Menej ako 500 Konvenčné Cylindrical or Universal Grinding Machine Nízky kapitál, rýchle mechanické nastavenie, široká všestrannosť
500 -- 10 000 CNC valcová brúska (séria MK/MAK) Uložené programy eliminujú opätovné nastavenie; dôsledná tolerancia
10 000 -- 50 000 Vysokorýchlostná alebo dvojkolesová CNC brúska Rýchlejšie časy cyklov; obojstranné súčasné brúsenie
50 000 Automatickyké nakladanie a vykladanie CNC brúska Takmer nepretržitá prevádzka; znížená práca na diel
Zmiešaná / flexibilná bunka Zmesová brúska or CNC Universal with robot Zvláda viaceré rodiny dielov z jedného stroja

Ak sa vaša výrobná zmes sezónne mení alebo sa vaša rodina dielov stále vyvíja, CNC univerzálna cylindrická brúska s rozhraním pripraveným na robota vám poskytne flexibilitu na neskoršie pridanie automatizácie bez výmeny základného stroja.

Prečo sa s nami stať partnerom pre vaše potreby presnej brúsky?

Výber dodávateľa brúsky je dlhodobý záväzok. Tu je to, čo odlišuje našu ponuku od nákupu štandardného vybavenia.

A

Kompletné vnútropodnikové inžinierstvo

Na našej stavebnej ploche 32 000 m2 sa pod jednou strechou nachádza výroba obrábacích strojov a hydraulických dielov. Vreteno, hydraulický okruh a integráciu riadenia CNC navrhujeme spoločne – takže v prípade otázky tolerancie medzi subdodávateľmi nedochádza k osočovaniu.

B

Vývoj neštandardných a špeciálnych strojov

Okrem katalógu navrhujeme a vyvíjame neštandardné špeciálne brúsky prispôsobené geometrii vášho dielu a výrobným obmedzeniam. Požiadavky zvyčajne začínajú výkresom obrobku a cieľom doby cyklu; naši inžinieri vrátia štúdiu uskutočniteľnosti do dvoch týždňov.

C

Certifikovaná kvalita a globálny záznam sledovania exportu

Sme držiteľmi certifikátov ISO 9001-2015 a CE a boli sme uznaní ako National High-tech Enterprise. V roku 2021 sme boli ohodnotení ako špecializovaný a inovatívny malý a stredný podnik v provincii Zhejiang. Naše stroje v súčasnosti fungujú vo viac ako 20 krajinách vrátane Spojených štátov, Nemecka, Japonska a trhov v juhovýchodnej Ázii – a máme kvalifikáciu na samoexport na podporu priamej prepravy.

D

Plná podpora životného cyklu

Náš záväzok v oblasti služieb zahŕňa technologickú dokumentáciu, CNC softvér, školenia operátorov a údržby a komplexnú integráciu automatizácie. Či už inštalujete jeden konvenčný stroj alebo budujete viacčlánkovú automatickú linku, rovnaký inžiniersky tím, ktorý navrhol stroj, je k dispozícii na podporu uvedenia do prevádzky a priebežnej optimalizácie procesu.

E

Overená povesť a konkurencieschopné dodacie časy

Desaťročia prítomnosti na trhu si vybudovali reputáciu zhrnutú podľa nášho princípu fungovania: kvalita na prvom mieste, povesť na prvom mieste, služba na prvom mieste. Naša integrovaná výrobná základňa skracuje dodacie lehoty v porovnaní s montážnymi firmami, ktoré získavajú hlavné komponenty externe, a naša schopnosť priameho exportu neznamená pre medzinárodných kupujúcich žiadnu dodatočnú distribučnú prirážku.

Ste pripravení špecifikovať ten správny stroj? Prezrite si celý rad Valcové brúsky alebo kontaktujte náš inžiniersky tím s požiadavkami na výkres a výrobu obrobku a požiadajte o odporúčanie na mieru.
