CNC univerzálny valcový brúsny stroj

A CNC univerzálna valcová brúska je brúska postavená na vykonávanie vonkajšieho (OD) brúsenia, vnútorného (ID) brúsenia a často kužeľového a čelného brúsenia na jedinom lôžku stroja bez premiestnenia dielu do iného nastavenia. Označenie „univerzálne“ pochádza z jeho otočnej hlavy kolesa a pracovnej hlavy, ktoré umožňujú jednému stroju pokryť celý rad geometrií, ktoré by inak vyžadovali dve alebo tri samostatné samostatné brúsky. Tento článok vysvetľuje, čo robí brúsku univerzálnou, ako sa prepína medzi OD a ID prácou, kde prináša najväčšiu hodnotu a ako si vybrať ten správny model pre váš obchod.

Čo robí CNC valcovú brúsku univerzálnou

Nie každá valcová brúska je univerzálna. Štandardná OD brúska je postavená na pevnom kotúči určenom na vonkajšie brúsenie, zatiaľ čo univerzálny model pridáva mechanickú flexibilitu na zvládnutie viacerých úloh brúsenia na rovnakom ráme. Podľa technického prehľadu brúsenia valcov spoločnosti UNITED GRINDING je univerzálna brúska na valce všestrannejšia ako tradičná brúska na valce, pretože má viacero nastaviteľných hláv kotúčov, ktoré ponúkajú zvýšenú flexibilitu oproti konštrukciám s pevnou hlavou.

Z praktického hľadiska funkcie, ktoré oddeľujú univerzálny stroj od štandardného, ​​zahŕňajú nasledujúce.

• Otočná hlava kolesa. Hlava kotúča sa otáča v programovateľnom rozsahu uhlov, čo umožňuje priame ponorné brúsenie, kužeľové brúsenie a uhlové čelné brúsenie bez opätovného použitia nástrojov.
• Viacnásobné polohy vretena. Mnohé univerzálne hlavy kolies nesú dve alebo viac kolies OD plus samostatné vreteno ID, takže ovládač môže medzi nimi automaticky indexovať počas jedného cyklu.
• Otočná pracovná hlava. Vreteník sa môže otáčať, aby podporoval prácu s plytkým kužeľom, čím sa rozširuje rozsah geometrií dielov, ktoré môže stroj dokončiť.
• Vnútorný brúsny nástavec. Zaťahovacie alebo na osi B namontované ID vreteno prináša brúsenie dier do rovnakého nastavenia ako OD brúsenie.
• CNC-koordinované osi. Ovládač automaticky sekvenuje otáčanie hlavy kolies, výber vretena a pohyb stola, čím nahrádza to, čo bývalo manuálnou rekonfiguráciou medzi operáciami.

Táto kombinácia je to, čo umožňuje single CNC univerzálna valcová brúska nahradiť to, čo by inak mohlo byť malou bunkou vyhradených OD, ID a kužeľových brúsok, obzvlášť užitočné pre obchody vyrábajúce zložité hriadele, telesá ventilov alebo časti vretien v miernom objeme.

Ako sa univerzálna brúska prepína medzi OD a ID brúsením

Mechanizmus prepínania medzi vonkajším a vnútorným brúsením závisí od konštrukcie hlavy kotúča, ale väčšina moderných univerzálnych CNC brúsok sa spolieha na jeden z nižšie uvedených prístupov.

Podľa vysvetlenia UNITED GRINDING o kombinovaných ID/OD procesoch je možné vnútorné a vonkajšie brúsenie dokončiť v rovnakom nastavení, pokiaľ je stroj správne vybavený, pričom niektoré konfigurácie držia až štyri kotúče v rôznych kombináciách OD a ID vretena pre zložité diely. Výhoda tohto prístupu je priama: eliminácia potreby presúvať súčiastku medzi strojmi znižuje manipuláciu, čo zase zlepšuje kruhovitosť a sústrednosť medzi otvorom a vonkajším priemerom, pretože obe funkcie sa vzťahujú na rovnaké nastavenie upínania alebo centrovania.

Aké sú hlavné výhody univerzálneho CNC brúsenia

Univerzálny stroj vychádza z flexibility, presnosti a efektívnosti podlahovej plochy, a nie z rýchlosti cyklu pri jednej operácii. Medzi hlavné výhody patria nasledujúce.

1. Menej nastavení na diel. Brúsenie vonkajších, vnútorných a osadených plôch pri jednom upínaní odstraňuje chybu zarovnania, ktorá pochádza z opätovného upnutia dielu na druhom stroji.
2. Lepšia sústrednosť. Pretože vŕtanie a vonkajší priemer sú brúsené vzhľadom na rovnakú referenciu, hádzanie medzi prvkami je ľahšie ovládateľné.
3. Požiadavky na nižšiu podlahovú plochu. Jeden univerzálny stroj dokáže absorbovať prácu, ktorá by inak potrebovala samostatné OD a ID brúsky, čo je dôležité v priestoroch s obmedzeným priestorom.
4. Flexibilita pre zmiešanú výrobu. Pracovné dielne vyrábajúce rôzne diely v malých až stredne veľkých sériách ťažia zo stroja, ktorý možno preprogramovať na novú geometriu bez zmeny hardvéru.
5. Znížená rozpracovanosť. Diely nie sú v rade medzi dvoma samostatnými brúsnymi stanicami, čím sa skracuje celkový čas prípravy.

Kompromisom je, že univerzálne stroje sú vo všeobecnosti zložitejšie a predstavujú vyššiu počiatočnú investíciu ako jednoúčelová OD alebo ID brúska. Pre veľkoobjemovú výrobu jednej geometrie je špecializovaný stroj často stále efektívnejšou voľbou na základe jednotlivých dielov.

Kedy by ste mali použiť CNC univerzálnu valcovú brúsku

Univerzálny stroj si zasluhuje svoje miesto v dielni za špecifických výrobných podmienok a nie ako štandardná voľba pre každú brúsnu prácu. Nižšie uvedená tabuľka uvádza, kedy je vhodnejšia v porovnaní s jednoúčelovou brúskou.

Typické diely vhodné na univerzálne brúsenie zahŕňajú cievky ventilov, hriadele čerpadiel s vnútornými otvormi, kryty vretena, komponenty hydraulických valcov a polotovary ozubených kolies, ktoré kombinujú vonkajší priemer s presným otvorom. Podľa zoznamu priemyselných aplikácií UNITED GRINDING priemyselné odvetvia, ktoré uvádzajú intenzívne používanie kombinovaného brúsenia ID/OD, zahŕňajú komponenty riadenia automobilov a turbodúchadiel, letecké hydraulické riadiace ventily a aplikácie na výrobu strojov, ako sú vretená a telesá čerpadiel.

Ako si vybrať správnu CNC univerzálnu valcovú brúsku

Výber univerzálnej brúsky by mal byť riadený zmesou dielov, od ktorej očakávate, že prejde počas životnosti stroja, nielen dielom, ktorý máte dnes pred sebou. Zvážte nasledujúce faktory.

• Švih a stredová vzdialenosť. Potvrďte maximálny priemer a dĺžku obrobku, ktoré stroj dokáže uniesť, s rezervou pre budúci rast dielu.
• Konfigurácia hlavy kolies. Rozhodnite sa, koľko súčasných polôh kolies potrebujete; konfigurácia dvoch vonkajších kolies a vretena s ID vyhovuje zložitejším dielom ako jedna otočná hlava.
• Rozsah a rozlíšenie otáčania osi B. Širší rozsah otáčania a jemnejšie rozlíšenie indexovania podporujú širšiu škálu kužeľových a uhlových prác.
• Vnútorné otáčky brúsneho vretena. Brúsenie otvorov na malých priemeroch často vyžaduje vysokofrekvenčné ID vretená; skontrolujte dostupný rozsah otáčok podľa vášho najmenšieho otvoru.
• Flexibilita uchytenia. Overte si, či možnosti skľučovadla, upínacej klieštiny a medzistredových častí zodpovedajú vášmu sortimentu dielov, pretože univerzálne brúsky často používajú širšiu škálu prípravkov ako špeciálne stroje.
• Ovládací softvér a podpora programovania. Hľadajte intuitívne programovanie cyklov pre kombinované sekvencie OD/ID/kužeľa, pretože práve tu získavajú alebo strácajú univerzálne stroje svoju časovú výhodu oproti samostatným nastaveniam.
• Kompatibilita s automatizáciou. Ak to objemy oprávňujú, skontrolujte, či stroj podporuje robotické nakladanie alebo automatizáciu portálov pre bezobslužnú prevádzku.

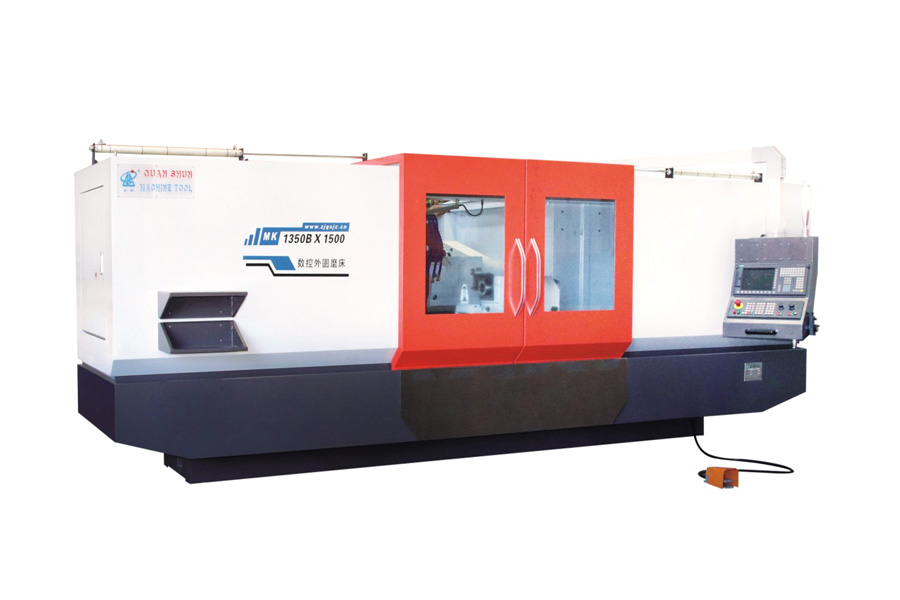

Naša spoločnosť vyrába CNC univerzálne brúsky na valce zo zariadenia s rozlohou 35 000 metrov štvorcových so stavebnou plochou 32 000 metrov štvorcových, v ktorom sa spája špecializovaná výrobná základňa obrábacích strojov s výrobnou základňou hydraulických dielov. Náš sortiment zahŕňa bežné a CNC valcové brúsky, CNC čelné valcové brúsky, automatické nakladacie a vykladacie CNC a čelné valcové brúsky, kompozitné brúsky a vysoko presné bežné a CNC valcové brúsky. Ak štandardná konfigurácia nezodpovedá geometrii dielu zákazníka, náš inžiniersky tím navrhne aj neštandardné špeciálne brúsky a poskytne podpornú technológiu, softvér, školenia a integráciu automatizácie.

Naša spoločnosť je držiteľom certifikácie systému kvality ISO9001-2015 a certifikácie bezpečnosti CE a bola uznaná ako národný high-tech podnik. V roku 2021 sme boli ohodnotení ako špecializovaný a nový malý a stredný podnik v provincii Zhejiang. Vďaka zavedeným kvalifikáciám na samoexport sa naše produkty v súčasnosti dostávajú do viac ako 20 krajín vrátane Spojených štátov, Nemecka, Japonska a na trhy v juhovýchodnej Ázii, pričom sú postavené na dlhotrvajúcom záväzku kvality na prvom mieste, povesti na prvom mieste a služieb.
