Aké sú typy CNC brúsok?

V oblasti presnej výroby, CNC brúsky hrať rozhodujúcu úlohu. Využívajú vysokorýchlostné rotačné brúsne kotúče na jemné brúsenie na povrchu obrobkov, čím sa dosahuje extrémne vysoká rozmerová presnosť a povrchová úprava. S neustálym nárastom priemyselných požiadaviek na vysoko presné a vysokoúčinné obrábanie sa typy CNC brúsok stali čoraz rozmanitejšie a špecializované.

Klasifikácia podľa objektu a funkcie obrábania: Klasifikácia bežných CNC brúsok

CNC brúsky sú klasifikované hlavne podľa tvaru obrobkov, ktoré spracovávajú, a ich špecifických funkcií, pričom tvoria niekoľko hlavných typov:

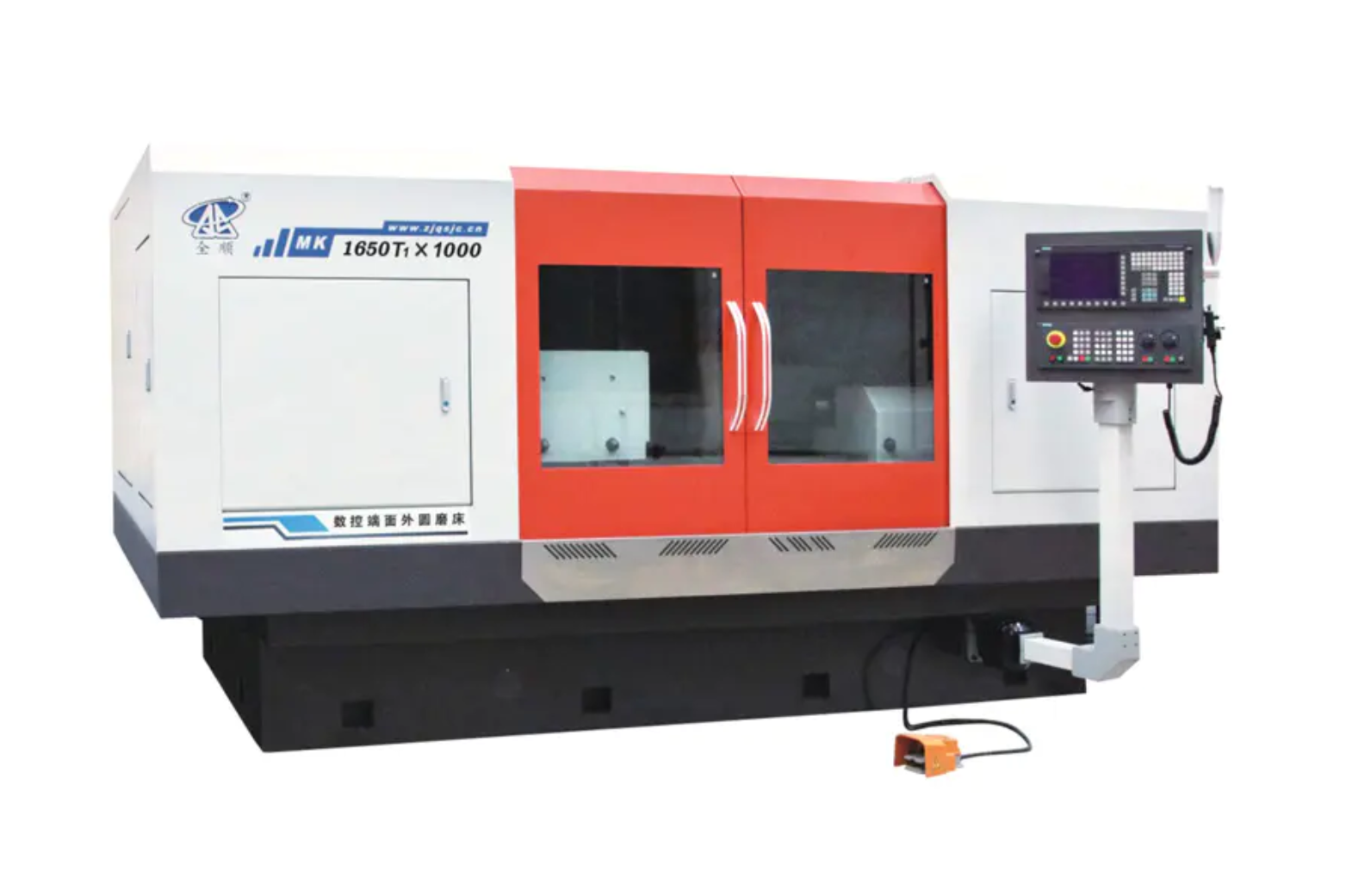

1. CNC valcová brúska

Vlastnosti: Špeciálne sa používa na brúsenie vonkajších valcových plôch, kužeľových plôch a určitých koncových plôch osadení obrobkov. Je to základné zariadenie na presné obrábanie častí hriadeľa. Moderné CNC brúsky na valce zvyčajne majú viacosové riadenie, ktoré umožňuje brúsenie kompozitov, ako je dokončenie presného obrábania vonkajších priemerov a koncových plôch v jedinom nastavení.

2. CNC vnútorná brúska

Vlastnosti: Používa sa na brúsenie vnútorných valcových alebo kužeľových plôch obrobkov. Kvôli priestorovým obmedzeniam pri vnútornom brúsení tieto stroje zvyčajne využívajú vysokorýchlostné elektrické vretená. Sú široko používané v odvetviach, ako sú automobilové diely (napr. ložiskové puzdrá), hydraulické komponenty a formy.

3. CNC povrchová brúska

Vlastnosti: Používa sa na brúsenie rovných alebo tvarovaných plôch obrobkov. Na základe vzťahu medzi osou brúsneho kotúča a smerom pohybu stola ich možno ďalej rozdeliť na obdĺžnikové stoly s horizontálnym vretenom, otočné stoly s vertikálnym vretenom atď. Ich hlavná výhoda spočíva v poskytovaní extrémne vysokej rovinnosti a drsnosti povrchu.

4. CNC nástrojová brúska

Vlastnosti: Špeciálne navrhnuté na brúsenie a výrobu rôznych rezných nástrojov (napr. vrtákov, fréz, ozubených fréz atď.). Tieto CNC brúsky zvyčajne majú päť alebo viac osí simultánneho ovládania na zvládnutie zložitých geometrií nástrojov a požiadaviek na vysokú presnosť.

5. CNC bezhrotová brúska

Vlastnosti: Brúsenie nevyžaduje stredový otvor na umiestnenie; namiesto toho podopierajú obrobok vodiace kolieska a oporná doska. Táto metóda je ideálna na veľkoobjemové kontinuálne brúsenie vonkajšieho priemeru štíhlych tyčovitých dielov, pričom ponúka mimoriadne vysokú efektivitu výroby.

6. CNC súradnicová brúska

Vlastnosti: Vybavený vysoko presným súradnicovým meracím a polohovacím systémom, ktorý sa primárne používa na brúsenie otvorov vo formách alebo presných dielov s extrémne vysokou presnosťou a povrchovou úpravou.

Klasifikácia podľa automatizácie a štrukturálnych charakteristík: Pomocné typy na zvýšenie účinnosti

Okrem hlavných typov klasifikovaných podľa funkcie uvedených vyššie, CNC brúsky môžu byť tiež rozdelené na základe ich štruktúry a stupňa automatizácie:

Zložené brúsky

Kombinácia viacerých brúsnych funkcií, ako je brúsenie vonkajších priemerov, vnútorných otvorov a koncových plôch, umožňuje dokončenie viacerých procesov v jednom nastavení, čo výrazne zlepšuje presnosť a efektivitu obrábania.

Vysokorýchlostné/ultravysokorýchlostné brúsky

Používajte CBN (kubický nitrid bóru) alebo diamantové brúsne kotúče a vykonávajte brúsenie pri extrémne vysokých lineárnych rýchlostiach, čím sa výrazne zlepšuje rýchlosť úberu materiálu a kvalita obrábania.

Portálové CNC brúsky

So silnou štrukturálnou tuhosťou, vhodný na brúsenie rovných plôch alebo vedení veľkých a ťažkých obrobkov.

Úvahy o výbere CNC brúsky a budúce trendy

Výber správneho CNC brúska vyžaduje komplexné zváženie veľkosti obrobku, tvaru, požiadaviek na presnosť, veľkosti dávky a rozpočtu. Napríklad, ak je potrebné opracovanie veľkého počtu štíhlych hriadeľov, najlepšou voľbou je CNC bezhrotá brúska; ak ide o komplexné systémy otvorov pre formy, musí sa zvoliť CNC súradnicová brúska.

Budúce trendy vývoja CNC brúsok sa zamerajú na tieto body:

• Kombinované a integrované: Jeden obrábací stroj dokončí viac procesov, čím sa znížia chyby pri manipulácii a upínaní.


• Intelligentizácia: Integrácia inteligentného monitorovania, adaptívneho riadenia, diagnostiky porúch a ďalších technológií na dosiahnutie bezobslužnej výroby alebo výroby s minimálnym počtom zamestnancov.


• Mimoriadna presnosť: Sledovanie presnosti obrábania a kvality povrchu na úrovni nanometrov.



CNC brúsky sú nevyhnutné presné zariadenia v modernom priemysle. Ich rozmanité typy môžu spĺňať rôzne požiadavky na vysokú presnosť, od hromadnej výroby až po zložité spracovanie foriem, a sú jednou z kľúčových technológií, ktoré riadia modernizáciu špičkovej výroby.
