Aké sú oblasti použitia brúsok na kľukový hriadeľ?

Brúsky na kľukový hriadeľ sú presné obrábacie stroje používané na obnovu alebo výrobu kľukových hriadeľov s presnými rozmerovými toleranciami. Medzi oblasti ich primárneho použitia patria opravy a výroba automobilov, letecké inžinierstvo, lodné pohonné systémy, ťažké priemyselné zariadenia a stroje na výrobu energie. Akýkoľvek motor alebo mechanický systém, ktorý sa spolieha na kľukový hriadeľ pri premene vratného pohybu na rotačnú silu, závisí od brúsenia kľukového hriadeľa pre výkon a dlhú životnosť.

Automobilový priemysel: Najväčší aplikačný sektor

Automobilový sektor predstavuje celosvetovo najpoužívanejšie brúsky kľukových hriadeľov. Výrobné linky OEM (výrobcovia originálnych zariadení), ako aj opravovne motorov s náhradnými dielmi sa spoliehajú na brúsenie kľukového hriadeľa, aby splnili prísne tolerancie, často v rámci ±0,001 mm .

Prestavba motora osobného vozidla

Opravovne motorov brúsia kľukové hriadele z opotrebovaných motorov osobných automobilov, aby sa obnovili priemery čapu, povrchová úprava a kruhovitosť. Štandardný kľukový hriadeľ osobného automobilu môže mať priemery hlavného čapu v rozsahu od 50 mm až 70 mm , všetky vyžadujú hodnoty drsnosti povrchu Ra 0,2–0,4 µm po brúsení.

Vysokovýkonné a pretekárske motory

Aplikácie v motoristickom športe vyžadujú ešte prísnejšie tolerancie a špeciálne brúsenie kovaných oceľových alebo kľukových hriadeľov. Závodné kľukové hriadele sú často brúsené so špecifickými polomermi zaoblenia a mikrodokončené na hodnoty Ra pod 0,1 µm, aby sa maximalizovala odolnosť proti únave pri vysokých otáčkach.

Motory úžitkových vozidiel a nákladných vozidiel

Vysokovýkonné dieselové motory používané v nákladných autách a autobusoch majú väčšie kľukové hriadele s viacerými polohami čapu. Brúsenie týchto komponentov v programoch údržby vozového parku výrazne predlžuje životnosť motora a znižuje celkové náklady na vlastníctvo.

Letectvo a letectvo: Presnosť na najvyššej úrovni

Piestové letecké motory – bežne používané vo všeobecnom letectve, cvičných lietadlách a na niektorých vojenských platformách – obsahujú kľukové hriadele, ktoré musia spĺňať normy leteckých úradov. V tomto sektore rozmerová presnosť a sledovateľnosť sú nemenné , keďže každé zlyhanie môže mať katastrofálne následky.

• Kľukové hriadele lietadiel sú zvyčajne brúsené s toleranciou ±0,0005 mm alebo tesnejšie.
• Certifikované zariadenia na generálne opravy používajú CNC brúsky kľukového hriadeľa s kompletnou dokumentáciou o meraní na dosiahnutie súladu s predpismi FAA alebo EASA.
• Materiály ako nitridovaná oceľ alebo chróm-molybdénové zliatiny vyžadujú špecializovaný výber brúsnych kotúčov a riadenie chladiacej kvapaliny.


Námorný priemysel: Veľký Brúsenie kľukového hriadeľa

Námorné dieselové motory poháňajúce nákladné lode, tankery, trajekty a pobrežné plošiny využívajú niektoré z najväčších kľukových hriadeľov na svete. Kľukový hriadeľ dvojtaktného pomalobežného lodného motora môže prevážiť 300 ton a presahujú dĺžku 15 metrov, čo si vyžaduje špecializované vysokovýkonné brúsky kľukového hriadeľa s robustnými systémami podpory obrobkov.

Brúsenie na mieste a dielenské brúsenie

Kvôli obrovskej veľkosti námorných kľukových hriadeľov sa brúsenie často vykonáva in situ – vo vnútri strojovne – pomocou prenosných brúsok kľukových hriadeľov. To eliminuje potrebu demontáže a prepravy kľukového hriadeľa, čo šetrí značné prestoje a náklady pre prevádzkovateľov lodí.

Námorné a obranné plavidlá

Vojenské ponorky a vojnové lode tiež využívajú presné brúsenie kľukového hriadeľa počas plánovaných cyklov údržby, kde prevádzková pripravenosť závisí od spoľahlivosti pohonných systémov.

Výroba energie: Aplikácie stacionárnych motorov

Piestové motory používané pri výrobe energie – vrátane dieselových agregátov, plynových motorov a jednotiek kombinovanej výroby tepla a energie (CHP) – vyžadujú pravidelnú údržbu kľukového hriadeľa. Elektrárne pracujú nepretržite pri vysokom zaťažení skúsenosti s opotrebovaním čapu, ktoré si vyžaduje prebrúsenie, aby sa zachovala integrita olejového filmu a výkon ložiska.

Typické aplikácie zahŕňajú:

• Núdzové záložné dieselové generátory v nemocniciach, dátových centrách a priemyselných zariadeniach
• Motory na zemný plyn v distribuovaných systémoch výroby energie
• Veľké plynové kompresné motory používané v ropovode a plynovodoch

Ťažké stavebné a banské zariadenia

Bagre, buldozéry, banské nákladné autá a vrtné súpravy poháňajú veľké dieselové motory pracujúce v extrémnych podmienkach. Kľukové hriadele v týchto motoroch znášajú vysoké rázové zaťaženie a nečistoty, ktoré urýchľujú opotrebovanie čapu. Prestavba namiesto výmeny kľukových hriadeľov v tomto sektore môže znížiť náklady o 60 – 80 % v porovnaní s obstarávaním nových komponentov.

Brúsenie kľukového hriadeľa centrá slúžiace tomuto odvetviu sú vybavené tak, aby zvládli:

• Kľukové hriadele do dĺžky 3 000 mm
• Komponenty vážiace niekoľko stoviek kilogramov
• Viacnásobné podsitie (zvyčajne brúsenie 0,25 mm, 0,50 mm, 0,75 mm a 1,00 mm)

Poľnohospodárske stroje a terénne vozidlá

Traktory, kombajny, zavlažovacie čerpadlá a ďalšie poľnohospodárske stroje sa spoliehajú na dieselové motory s dlhou životnosťou. Vo vidieckych podmienkach a na rozvojových trhoch ponúka prebrusovanie kľukového hriadeľa ekonomickú cestu k predĺženiu životnosti stroja tam, kde môže byť ťažké získať nové motory alebo diely.

Kľukové hriadele poľnohospodárskych motorov sa zvyčajne vyznačujú 3 až 7 hlavnými čapmi a 2 až 6 čapmi kľukových čapov, pričom všetky môžu byť brúsené v jedinom nastavení na modernej CNC brúske kľukových hriadeľov.

Železničné a lokomotívne motory

Diesel-elektrické lokomotívy a vozidlá na údržbu koľajníc používajú veľké viacvalcové motory, ktorých kľukové hriadele vyžadujú pravidelnú generálku. Železničné depá a certifikované generálne opravy používajú brúsky na kľukové hriadele schopné manipulácie kľukové hriadele s dĺžkou presahujúcou 2 metre a obsahuje až 16 alebo viac pozícií žurnálu.

Vzhľadom na kritickú bezpečnostnú úlohu motorov lokomotív je integrita povrchu po brúsení – vrátane zvyškového napätia, zachovania tvrdosti a absencie popálenia pri brúsení – prísne kontrolovaná pomocou magnetických častíc alebo Barkhausenovho testovania hluku.

Porovnanie aplikácií brúsenia kľukového hriadeľa podľa odvetvia

CNC verzus konvenčné brúsky kľukového hriadeľa naprieč aplikáciami

Voľba medzi CNC a konvenčnými brúskami kľukového hriadeľa závisí vo veľkej miere od požiadaviek aplikácie. CNC brúsky kľukového hriadeľa dominujú vo vysoko produkčnom automobilovom a leteckom prostredí , zatiaľ čo konvenčné stroje zostávajú bežné v malých opravovniach a na príležitostné veľké námorné alebo priemyselné práce.

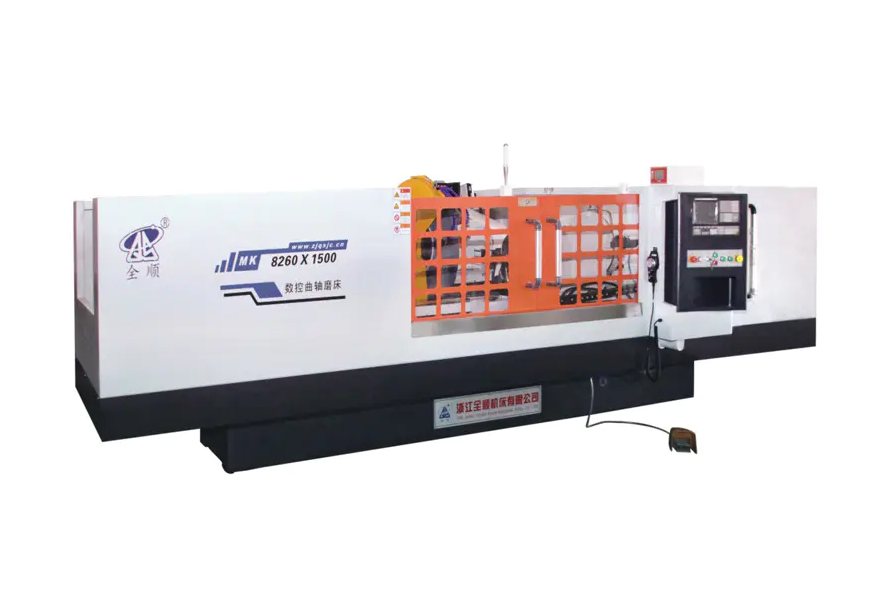

• CNC brúsky: Ponúka automatické programovanie cyklov, meranie počas procesu a konzistentnú opakovateľnosť v rámci veľkých výrobných sérií. Časy cyklov automobilových kľukových hriadeľov možno skrátiť pod 10 minút na komponent.
• Bežné mlynčeky: Zostaňte nákladovo efektívni pri maloobjemových rôznych typoch kľukových hriadeľov, kde je flexibilita nastavenia dôležitejšia ako priepustnosť.
• Prenosné brúsky kľukového hriadeľa: Špeciálne navrhnuté pre námorné a priemyselné aplikácie in situ, kde je demontáž kľukového hriadeľa nepraktická.

Nové aplikácie: Elektrické a hybridné zariadenia na podporu hnacieho ústrojenstva

Zatiaľ čo prechod na elektrické vozidlá dlhodobo znižuje dopyt po kľukových hriadeľoch v osobných automobiloch, brúsky kľukového hriadeľa nachádzajú nový význam pri výrobe motorov na predlžovanie dojazdu pre hybridné vozidlá a pri výrobe hriadeľov motorov a excentrických komponentov, ktoré zdieľajú geometrické podobnosti s kľukovými hriadeľmi. Globálna inštalovaná základňa strojov spaľovacích motorov navyše zabezpečuje silný dopyt po službách brúsenia kľukových hriadeľov aj v dohľadnej budúcnosti.
