Ako funguje brúska? Kompletný sprievodca

Priama odpoveď

A brúska funguje tak, že sa brúsny kotúč otáča vysokou rýchlosťou proti obrobku, aby sa odstránil materiál oterom, pričom sa povrch vytvaruje na presné rozmerové tolerancie. Brúsne zrná kotúča fungujú ako tisícky mikrobrúsnych hrán, z ktorých každá pri každom prechode odrezáva drobné úlomky materiálu.

Základný mechanizmus

Fyzika za odstraňovaním materiálu

Brúska vo svojom základe premieňa rotačnú energiu na abrazívne rezanie. Brúsny kotúč sa točí pri povrchových rýchlostiach typicky medzi 20 a 45 m/s , pritlačenie na obrobok kontrolovanou silou. Každé brúsne zrno – zvyčajne oxid hlinitý, karbid kremíka alebo kubický nitrid bóru (CBN) – pôsobí ako jednobodový rezný nástroj pracujúci v mikroskopickom meradle.

Keď sa zrno dotkne obrobku, postupne sa dejú tri veci:

Elastická deformácia — zrno pred začiatkom rezania stlačí povrch
Plastové oranie — materiál sa tlačí do strán a vytvára hrbolčeky
Tvorba triesok — zrno strihá mikroúlomky zbavené základného materiálu

Tento proces sa opakuje miliónkrát za minútu po celej ploche kotúča, čím vzniká charakteristické hladké brúsenie, ktorým je známe. Bežne sa dosahujú hodnoty drsnosti povrchu Ra 0,1 až 1,6 mikrometra – jemnejšie ako akékoľvek sústruženie alebo frézovanie.

45 m/s

Typická maximálna povrchová rýchlosť kolesa

Ra 0,1 μm

Dosiahnuteľná drsnosť povrchu

0,001 mm

Rozsah tolerancie rozmerov

Anatómia

Kľúčové komponenty a čo robia

◯

Brúsny kotúč

Rezný nástroj. Skladá sa z brúsnych zŕn navzájom spojených (sklovité, živicové alebo gumové spoje). Trieda kotúča (tvrdosť) a štruktúra (rozstup zŕn) sa vyberá na základe požiadaviek na materiál a povrchovú úpravu.

■

Hlava kolesa / vreteno

Obsahuje motor vretena a ložiská, ktoré otáčajú koleso. Tuhosť vretena je kritická – už 0,001 mm hádzania spôsobuje chvenie na hotovom povrchu.

▲

Pracovný stôl

Drží a posúva obrobok. Na plošných brúskach sa stôl pohybuje tam a späť alebo sa otáča. Na valcových brúskach sa stôl pohybuje pozdĺž osi Z, zatiaľ čo sa obrobok otáča.

◆

Dresser

Diamantový nástroj, ktorý pravidelne preostruje brúsny kotúč odlamovaním matných zŕn a obnovením geometrie kotúča. Bez orovnávania účinnosť brúsenia prudko klesá a kvalita povrchu sa zhoršuje.

○

Chladiaci systém

Dodáva reznú kvapalinu (vodou rozpustný olej alebo syntetické chladivo) pri prietokoch 20 až 100 l/min do brúsnej zóny. Chladiaca kvapalina znižuje teplo (teploty v zóne brúsenia môžu lokálne presiahnuť 1000 degC), preplachuje triesky a maže rez.

●

Mechanizmus podávania

Ovláda, ako hlboko kotúč zaberá s obrobkom (prísuv / hĺbka rezu). Mechanizmy presného posuvu sa rozlišujú v krokoch po 0,001 mm, čo umožňuje odstraňovanie mikromateriálu, ktoré odlišuje brúsenie od hrubších procesov rezania.

Typy strojov

Hlavné typy a ich pracovné princípy

Rôzne geometrie vyžadujú zásadne odlišné konfigurácie stroja. Nižšie sú uvedené štyri najbežnejšie typy používané v priemyselnej výrobe:

Typ stroja	Pohyb obrobku	Pohyb kolesa	Typická tolerancia	Spoločná aplikácia
Plošná brúska	Piestový alebo otočný stôl	Otáča sa, posúvanie nadol	/- 0,005 mm	Ploché dosky, formy, nástroje

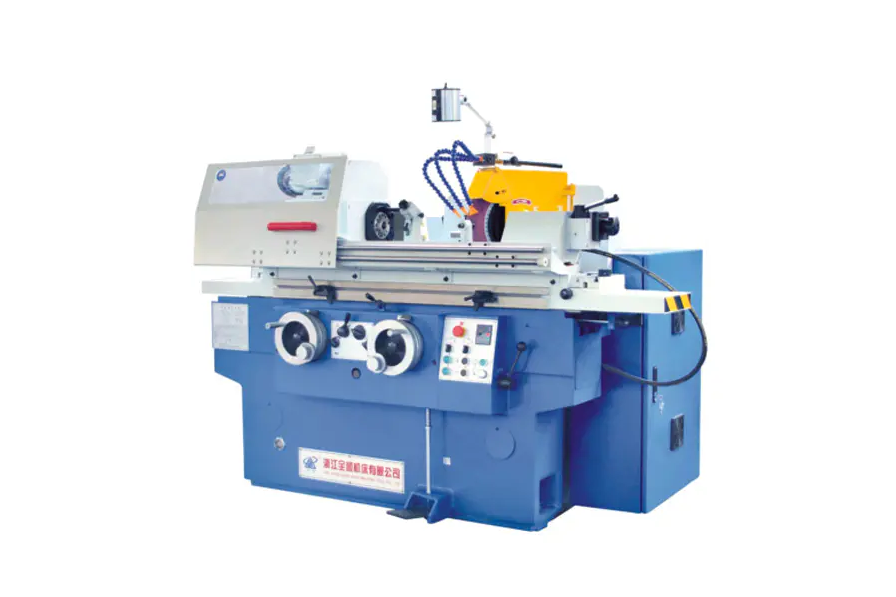

Valcová brúska	Otáča sa medzi stredmi	Otáča sa, axiálne prechádza	/- 0,002 mm	Hriadele, čapy, valčeky
Bezhrotá brúska	Privádzané cez regulačné koleso	Regulačný kotúč brúsneho kotúča	/- 0,001 mm	Tyče, rúry, veľkoobjemové diely
Vnútorná brúska	Otáča sa (alebo sa drží nehybne)	Malé koleso sa otáča vo vnútri otvoru	/- 0,003 mm	Ložiskové krúžky, hydraulické valce

Hlboký ponor

Ako bezhroté brúsenie dosahuje výnimočný výkon

Bezhroté brúsenie je najproduktívnejšia forma valcového brúsenia, pretože úplne eliminuje upnutie dielu. Obrobok spočíva na čepeli medzi dvoma kolesami:

Brúsny kotúč (veľký, vysokorýchlostný) robí skutočné rezanie rýchlosťou až 60 m/s
Regulačné koleso (menší, naklonený o 1 až 6 stupňov) ovláda rýchlosť otáčania dielu a rýchlosť axiálneho posuvu

Naklonením regulačného kolesa sa súčiastka súčasne otáča a axiálne posúva cez stroj – metóda nazývaná brúsenie „priesuvom“. Produkčná bezhrotá brúska dokáže spracovať viac ako 1 000 malých valcových častí za hodinu bez nakladania/vykladania operátora medzi časťami.

Vďaka tomu je bezhroté brúsenie štandardným procesom pre veľkoobjemové komponenty, ako sú drieky automobilových ventilov (tolerancie /- 0,003 mm pri priemere 6 mm) a ložiskové valčeky.

Riadenie procesov

Kritické parametre, ktoré riadia výkon brúsenia

Výsledky brúsenia sú určené štyrmi vzájomne sa ovplyvňujúcimi procesnými premennými. Porušenie ktorejkoľvek z nich spôsobuje buď zlú povrchovú úpravu, rozmerovú chybu alebo tepelné poškodenie (popálenie).

Rýchlosť kolies (Vs)

Vyššia rýchlosť kotúča znamená, že každé zrno odoberá tenšiu triesku, čím sa znižujú rezné sily a zlepšuje sa povrchová úprava – ale zvyšuje sa tvorba tepla. Z tohto dôvodu CBN kotúče pracujú pri rýchlosti 80 až 120 m/s pri vysokorýchlostnom brúsení (HSG).

Rýchlosť obrobku (Vw)

Rýchlejší pohyb obrobku zvyšuje rýchlosť úberu materiálu (MRR), ale zvyšuje zaťaženie trieskami. Pomer otáčok Vs/Vw sa typicky pohybuje od 60:1 do 120:1 pri aplikáciách presného brúsenia.

Hĺbka rezu (ae)

Hrubovacie priechody môžu používať ae = 0,05 mm; dokončovacie pasy používajú 0,002 až 0,005 mm. Prechody iskier (nulový prísuv) na konci cyklu umožňujú, aby sa výchylka stroja vrátila späť, čím sa zlepšuje rozmerová presnosť.

Špecifická miera odstraňovania materiálu (Q'w)

Vyjadrené v mm3/mm/s, toto je rozhodujúca metrika produktivity. Moderné CNC brúsky optimalizujú Q'w v reálnom čase pomocou monitorovania výkonu, aby zostali blízko prahu horenia bez toho, aby ho prekročili.

Spoločná výzva

Tepelné poškodenie: Riziko, ktoré musí zvládnuť každá operácia brúsenia

Brúsenie vytvára intenzívne lokalizované teplo — až 1500 degC v kontaktnej zóne zrna-obrobok v extrémnych prípadoch - trvajúcich len mikrosekundy na kontakt zrna. Ak sa teplo nemôže rozptýliť dostatočne rýchlo, spôsobí to:

Popálenie pri brúsení — oxidácia povrchu, viditeľná ako modré/hnedé sfarbenie, čo naznačuje mikroštrukturálne zmeny
Zvyškové napätie v ťahu — čo výrazne znižuje únavovú životnosť komponentov z tvrdenej ocele
Opätovné spevnenie alebo zmäkčenie povrchu — zmena profilu tvrdosti, na dosiahnutie ktorého bolo navrhnuté tepelné spracovanie

Prevencia tepelného poškodenia vyžaduje kombináciu aplikácie agresívneho chladiva (vysokotlakové trysky pri 50 až 80 baroch v niektorých aplikáciách v letectve), správny výber kotúča (otvorená štruktúra pre voľné rezanie) a konzervatívne rýchlosti úberu materiálu pri dokončovacích prechodoch.

Analýza Barkhausenovho hluku a röntgenová difrakcia sa používajú v priemyselných odvetviach kritických pre kvalitu (ložiská, letecký priemysel) na nedeštruktívne overenie toho, že brúsené povrchy sú bez zvyškového ťahového napätia po obrábaní.

Sprievodca výberom

Výber správneho brusiva pre materiál

Výber kolies je najväčšou pákou na produktivitu a kvalitu povrchu. Nesprávne brúsivo má nielen nízku výkonnosť, ale môže spáliť alebo prasknúť obrobok.

Typ brúsneho materiálu	Najlepšie pre	Vyhnite sa zapnutiu	Relatívne náklady
Oxid hlinitý (Al2O3)	Oceľ, rýchlorezná oceľ, železné kovy	Karbid, keramika	Nízka
Karbid kremíka (SiC)	Liatina, neželezné, keramika, kameň	Kalená oceľ (chemicky reaguje)	Nízka-Medium
Kubický nitrid bóru (CBN)	Kalená oceľ (nad 45 HRC), superzliatiny	Mäkká oceľ, hliník	Vysoká
Diamantový	Karbid, keramika, glass, composites	Oceľ (difúzia uhlíka spôsobuje rýchle opotrebovanie)	Veľmi vysoká

Moderná technológia

Ako CNC riadenie zmenilo presnosť brúsenia

Moderné CNC brúsky integrujú spätnú väzbu s uzavretou slučkou, ktorej sa konvenčné stroje nedokážu vyrovnať. Medzi kľúčové technológie patria:

Priebežné meranie — vzduchové alebo kontaktné sondy merajú priemer obrobku pri aktívnom brúsení, pričom automaticky nastavujú prísuv tak, aby dosiahli cieľové rozmery v rozmedzí 0,001 mm
Senzory akustickej emisie — detekovať vysokofrekvenčný signál pri prvom kontakte kotúča s obrobkom alebo orovnávačom, čím sa eliminuje čas brúsenia vzduchom a zisťuje sa zlomenie kotúča
Adaptívne riadenie rýchlosti posuvu — Monitorovanie výkonu vretena posiela dáta späť do CNC, aby sa udržala konštantná rýchlosť úberu materiálu, keď sa koleso opotrebováva
Automatické vyváženie kolies — dynamické vyvažovače vo vnútri okolku kolesa korigujú nevyváženosť v reálnom čase a znižujú vibrácie pod 1 g pri prevádzkovej rýchlosti

Moderná CNC cylindrická brúska dokáže dokončiť cyklus brúsenia hriadeľa za menej ako 90 sekúnd s hodnotami Cpk nad 1,67 – procesná schopnosť, ku ktorej sa ručné brúsenie v dávkovom režime nedá priblížiť.

Praktický návod

Čo musia operátori skontrolovať pred každým chodom brúsenia

Aj ten najlepší stroj produkuje šrot, ak sa vynechajú predprevádzkové kontroly. Nasledujúci kontrolný zoznam pokrýva položky s najväčším vplyvom:

Vykonajte a prstencový test na brúsnom kotúči — jasný kovový tón nenaznačuje žiadne praskliny; tupé žuchnutie znamená, že koleso sa musí vyradiť
Overte koleso Hodnotenie RPM prekračuje maximálne otáčky vretena o bezpečnostnú rezervu minimálne 25 %
Skontrolujte chladiacu kvapalinu koncentrácie a prietoku pred naštartovaním — degradovaná chladiaca kvapalina spôsobuje popálenie aj pri konzervatívnych parametroch
Oblečte si koleso na začiatku každej novej práce alebo po viac ako 30 minútach nečinnosti, aby sa obnovila ostrosť rezu
Potvrďte obrobok tuhosť upevnenia — obrobok, ktorý vibruje, spôsobuje chvenie pri frekvenciách 500 až 2 000 Hz, čo ničí povrchovú úpravu
Skontrolujte ochrana pred iskrami a ochrana kolies — brúsne iskry môžu preletieť 3 až 5 metrov a úlomky kotúča pri prevádzkovej rýchlosti sú smrteľné projektily
