Obrubná brúska pre CNC brošovanie

CBN kotúč na tvrdenú nástrojovú oceľ — Stroj je vybavený CBN (kubický boritý nitrid) brúsnym kotúčom s priemerom Φ500xBx203, ideálnym na brúsenie tvrdených nástrojových ocelí používaných v broškách a rezných nástrojoch, čo zaisťuje dlhšiu životnosť kotúča a konzistentné odstraňovanie materiálu v porovnaní s bežnými brúsnymi materiálmi.

Vysokorýchlostné brúsenie, až 100 m/s — Lineárna rýchlosť kotúča do 100 m/s — viac ako dvojnásobok bežných cylindrických brúsok — umožňuje rýchlejšie odstraňovanie materiálu pri zachovaní jemného a konzistentného povrchového spracovania.

Servopoháňaná špeciálna hlavová skrinka — Osobitá servopoháňaná hlavová skrinka (kužeľ MT5, 60–300 ot./min.) poskytuje presnú a stabilnú rotáciu vhodnú predovšetkým pre dlhé a štíhle nástrojové obličky citlivé na vibrácie a deflekciónu.

Dvojstupňový kužeľový pracovný stôl — Pracovný stôl sa otáča o 3° v smere hodinových ručičiek a o 3° proti smeru hodinových ručičiek na dvoch nastaviteľných úrovniach, čím umožňuje jemnú korekciu kužeľovitého tvaru a kontrolu rovinnosti nevyhnutnú pre dlhé geometrie brošiek a mandriel.

Presnosť nástrojového stupňa — Dosahuje kruhovitosť ≤0,002 mm, cylindricitu ≤0,005 mm a povrchovú drsnosť ≤Ra 0,2 μm — presnejšie tolerancie ako bežné produkčné cylindrické brúsky, čo zodpovedá požiadavkám na presnosť pri výrobe precíznych nástrojov.

Plná servopohonná ovládacia os — Pracovný stôl aj priečny posuv používajú AC servomotory (krútiaci moment 16 Nm) so 0,001 mm rozlíšením, čo zaručuje opakovateľnú presnosť polohovania počas dlhých brúsení.

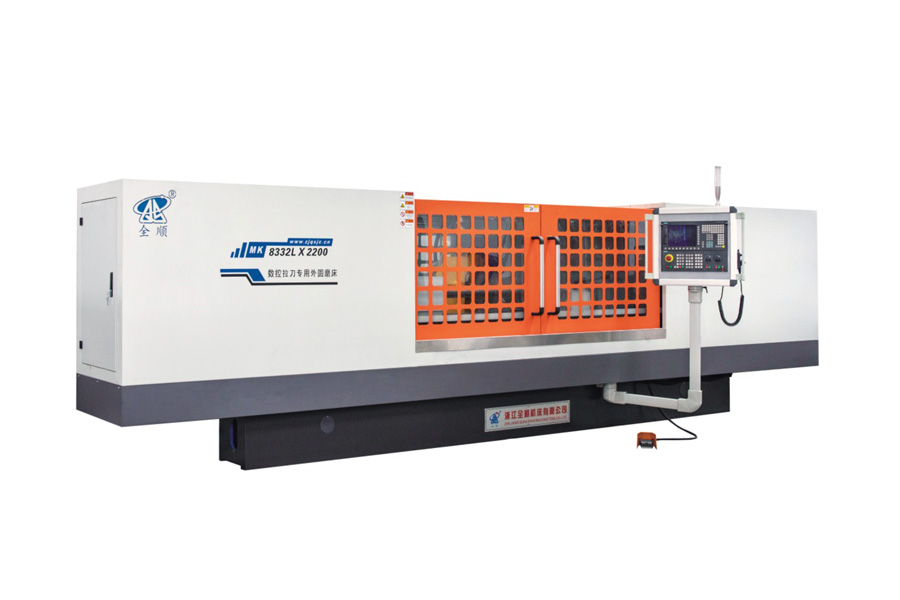

Spoločnosť Zhejiang Quanshun Machine Tool Co., Ltd. navrhla rad MK8332L špeciálne pre prísne tolerancie potrebné pri výrobe brošiek a precíznych rezných nástrojov. Kombináciou CBN brúsného kotúča, servopoháňanej špeciálnej hlavovej skrinky a dvojstupňového kužeľového pracovného stola ponúka stroj nástrojovú kvalitu kruhovitosti, cylindricity a povrchového spracovania na dlhých a štíhlych obrobkoch. Podporujeme individuálne konfigurácie pre dĺžku brúsenia, špecifikáciu kotúča a rozsah rýchlosti hlavovej skrinky, spolu s technickým poradenstvom, inštalačným sprievodcom a popredajnou podporou.

Prečo tento stroj používa CBN kotúč namiesto bežného brúsného kotúča?

CBN (kubický boritý nitrid) kotúče sú vhodnejšie na brúsenie tvrdených nástrojových ocelí, často používaných v broškách a rezných nástrojoch. Udržiavajú svoj tvar a rezné schopnosti dlhšie, čím podporujú konzistentnejšiu presnosť počas dlhých výrobných cyklov.

Akú veľkosť a dĺžku obrobkov môže tento stroj spracovať?

Stroj brúsi priemery od Φ8 mm do Φ320 mm, s maximálnou dĺžkou brúsenia 2000 mm, stredovou vzdialenosťou 2200 mm a maximálnou hmotnosťou obrobku 150 kg.

Akú úroveň presnosti dokáže tento stroj dosiahnuť?

Dosahuje kruhovitosť ≤0,002 mm, cylindricitu ≤0,005 mm a povrchovú drsnosť ≤Ra 0,2 μm, čo spĺňa požiadavky na tolerancie pri výrobe precíznych nástrojov a brošiek.

Aká je maximálna lineárna rýchlosť kotúča?

Brúsný kotúč beží s lineárnou rýchlosťou až 100 m/s, čo podporuje efektívne odstraňovanie materiálu pri zachovaní kvality povrchového spracovania.

Môže tento stroj brúsiť kužeľovité profily aj rovné hriadele?

Áno. Dvojstupňový kužeľový pracovný stôl sa otáča o 3° v smere hodinových ručičiek a o 3° proti smeru hodinových ručičiek, čím umožňuje presné brúsenie kužeľovitého tvaru a korekciu rovinnosti okrem bežného cylindrického brúsenia.

Môžu byť špecifikácie prispôsobené?

Áno. Spoločnosť Zhejiang Quanshun Machine Tool ponúka možnosť prispôsobenia dĺžky brúsenia, rozsahu rýchlosti hlavovej skrinky, špecifikácie kotúča a ďalších parametrov podľa konkrétnych požiadaviek na nástroj alebo obrobok.
