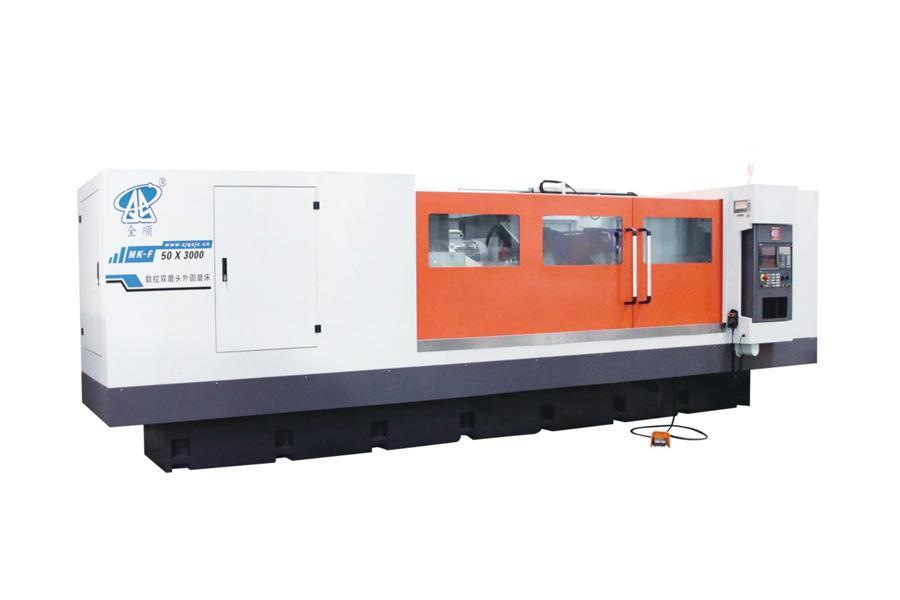

CNC stroj na valcové brúsenie s dvojitou brúsna hlavou

Konfigurácia dvoch brúsných kolies — Dve kolesá (A: Φ750x100x305, B: Φ750x75x305) sú namontované na rovnakom držiaku kolies, čo umožňuje vykonať rôzne brúsne operácie v jednej nastavení bez výmeny kolies — tým sa skracuje cyklusový čas pri hriadeľoch s rôznymi priermami.

Vysoká kapacita pre dlhé hriadele — K dispozícii sú štyri konfigurácie dĺžky brúsenia (1000/1500/2000/3000 mm) so stredovými vzdialenosťami až 3100 mm, čo pokrýva celú škálu od krátkych vreteniek až po dlhé valce v rámci jednej modelovej rady.

Vysoká nosnosť pre ťažké zaťaženie — Podporuje obrobky s priemerom až Φ500 mm a hmotnosťou do 1000 kg, s rotujúcim priemerom 540 mm, čo je vhodné pre veľké priemyselné hriadele a valce.

Vysoko presné servovanie — Pracovný stôl dosahuje rozlíšenie pohonu 0,001 mm, zatiaľ čo transverzálny posuvný mechanizmus dosahuje rozlíšenie 0,0001 mm s krútiacim momentom 22 Nm AC servomotora, čím zaisťuje stabilné a opakovateľné polohovanie na mikronovej úrovni.

Silný a stabilný držiak kolies — Hriadeľový motor s výkonom 15 kW poháňa koleso rýchlosťou až 45 m/s, s maximálnym posunom 400 mm, čím zabezpečuje konzistentné odstraňovanie materiálu aj pri tvrdených obrobkoch s veľkým priemerom.

Nastaviteľný konusový pracovný stôl — Pracovný stôl podporuje nastaviteľné konusové nastavenia, čím umožňuje presné brúsenie konusu aj rovného hriadeľa na jednej platforme.

Osvedčená presnosť brúsenia — Dosahuje kruhovitosť ≤0,003 mm, cylindricitu ≤0,008/1000 mm a hrubosť povrchu ≤Ra 0,32 μm, čím splňuje náročné tolerancie finálnej povrchovej úpravy priamo zo stroja.

Spoločnosť Zhejiang Quanshun Machine Tool Co., Ltd. sa špecializuje na CNC stroje na valcové brúsenie navrhnuté pre ťažké priemyselné aplikácie. Séria dvojité brúsne hlavy MK-F50 kombinuje tuhú konštrukciu stroja, dvojkoliesový držiak kolies a vysoko rozlíšené servovanie osí, čím pomáha výrobcom znížiť prestupy medzi nastaveniami a zlepšiť konzistenciu brúsenia veľkých hriadeľov s rôznymi priermi. Ponúkame konfigurovateľné stredové vzdialenosti, veľkosti kolies a výkon motora tak, aby zodpovedali špecifickým požiadavkám obrobku, podporené technickým poradenstvom, inštalačnou podporou a popredajným servisom.

Čo znamená „dvojitá brúsná hlava“ u tohto stroja?

Držiak kolies nesie dve brúsne kolesá (A: Φ750x100x305, B: Φ750x75x305), čo umožňuje vykonať rôzne brúsne operácie — napríklad rôzne priemery alebo stupne brúsenia — v jednej konfigurácii bez výmeny kolies.

Aká je maximálna veľkosť a hmotnosť obrobku?

Stroj brúsi obrobky s priemerom od Φ30 mm do Φ500 mm, s rotujúcim priemerom Φ540 mm a maximálnou hmotnosťou obrobku 1000 kg.

Aké dĺžky brúsenia sú k dispozícii?

Séria MK-F50 je dostupná v štyroch konfiguráciách s maximálnymi dĺžkami brúsenia 1000 mm, 1500 mm, 2000 mm a 3000 mm, aby zodpovedali rôznym dĺžkam hriadeľov.

Akú úroveň presnosti tento stroj dokáže dosiahnuť?

Stroj dosahuje kruhovitosť ≤0,003 mm, cylindricitu ≤0,008/1000 mm a hrubosť povrchu ≤Ra 0,32 μm, pričom transverzálny posuv dosahuje rozlíšenie až 0,0001 mm.

Môže stroj brúsiť konusové obrobky?

Áno. Pracovný stôl disponuje nastaviteľným typom konusu, čím umožňuje presné brúsenie konusu okrem rovného valcového brúsenia.

Môžu byť špecifikácie prispôsobené?

Áno. Spoločnosť Zhejiang Quanshun Machine Tool ponúka možnosť prispôsobenia stredovej vzdialenosti, veľkosti kolies, výkonu hriadeľového motora a ďalších parametrov podľa špecifických požiadaviek obrobku a výroby.
